현관문 프로젝트) LED Strip + Door sensor + Arduino 1편

1. 부품

 1-1. LED Strip



WS2811 LED 12V 5M로 구매

구매 링크 :

https://www.coupang.com/vp/products/6295911196?itemId=12992655956&vendorItemId=80256434736&q=WS2812B&itemsCount=36&searchId=4c3018eca0384c47b6bb24c5bdbbe8f6&rank=1&isAddedCart=

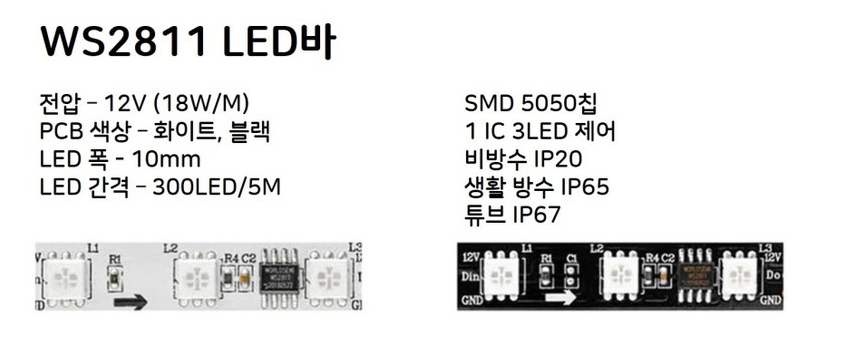

네오픽셀 LED바 5M 5V 12V WS2811 WS2812B 방수 비방수 IP65 IP20

 1-2. Power Supply

쿠팡 설명에 보면, LED 스트랩이 M당 18W에 60LED를 가지고 있습니다.

그러나 조금더 검색해본 결과 M당 14.4W를 소비하는걸 볼 수 있습니다.

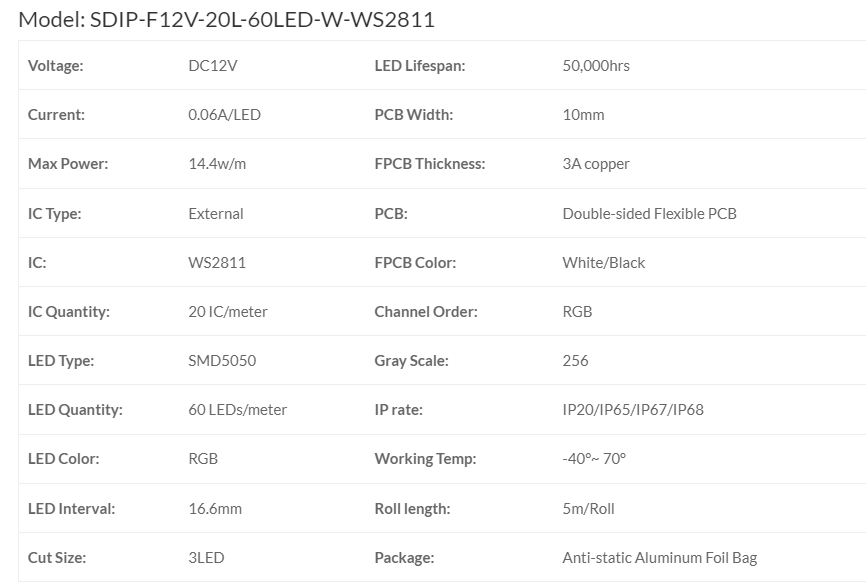

https://www.sdiplight.com/flexible-ws2811-led-strip/

즉, 최소 72W, 최대 90W를 커버할 수 있는 전원 공급장치가 필요합니다.



저는 다행이도 12V 8.5A 전원 공급장치를 가지고 있었기 때문에 102W로 넉넉하게 사용 할 수 있었습니다.

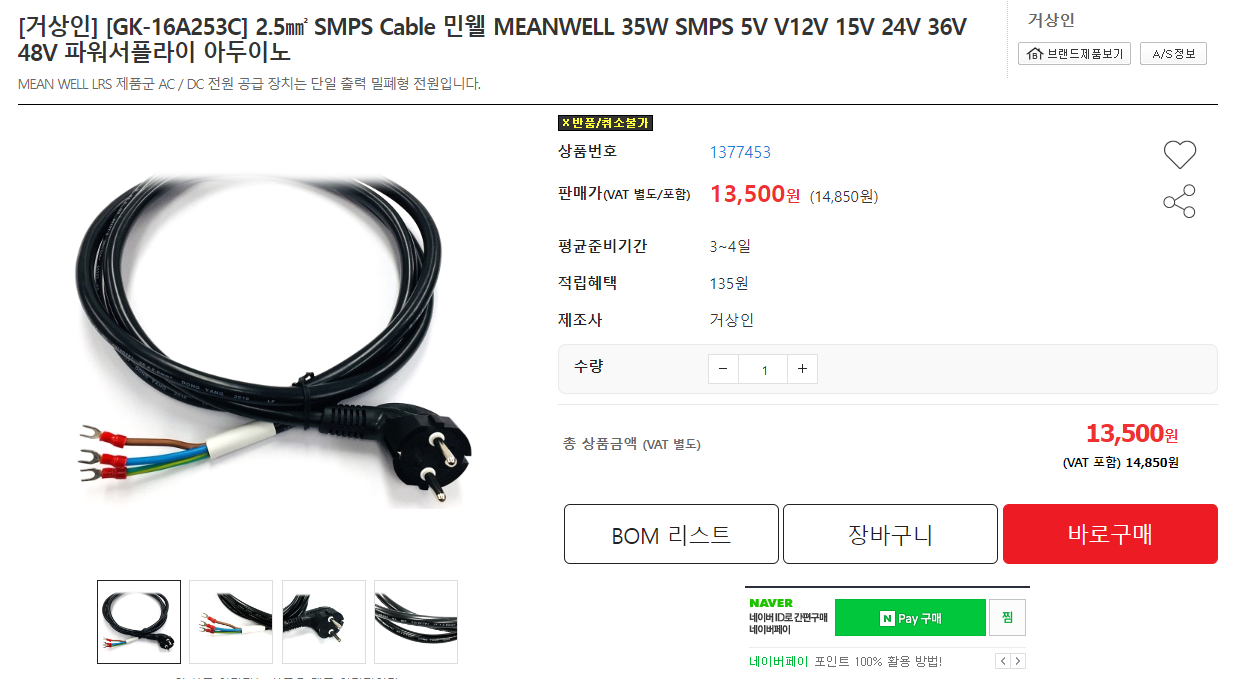

추천하는 공급장치

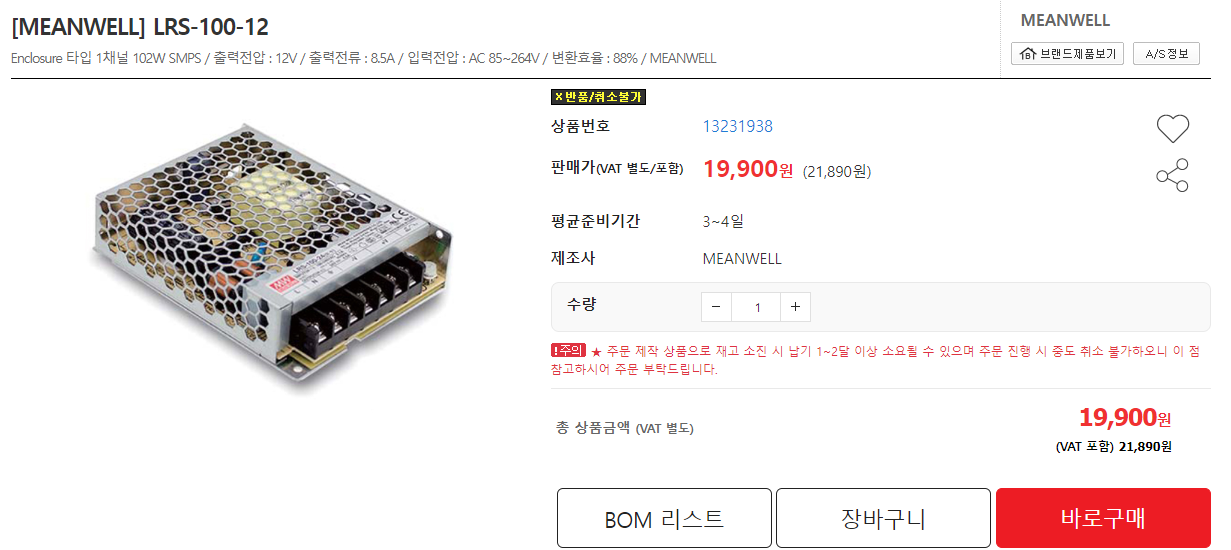

https://www.devicemart.co.kr/goods/view?no=13231938

https://www.devicemart.co.kr/goods/view?no=1377453

1-3. 저항과 커패시터

 LED 스트랩에 관련된 자료를 찾아보니 저항과 커패시터가 필요하다는 글을 발견했습니다.

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=dev4unet&logNo=220824812556

[버섯][부품] RGB BAR ( WS2812 , WS2812B , WS2813 ) 정리 - Adafruit Neopixel RGB 스트립 & 최저가 정보 - Ver 1.4

위 블로그를 요약하자면,

데이터핀을 보호하기 위해 300 ~ 500옴의 저항을 달아주고,

안정적인 전원 공급을 위해 100 ~ 1000uF의 커패시터를 달아주면 된다고 합니다.



저는 470옴과 100uF를 달아주도록 하겠습니다.



1-4. 12V to 5V 컨버터

ESP의 전원 공급을 위해 컨버터를 구매했습니다.



1-5. ESP8266

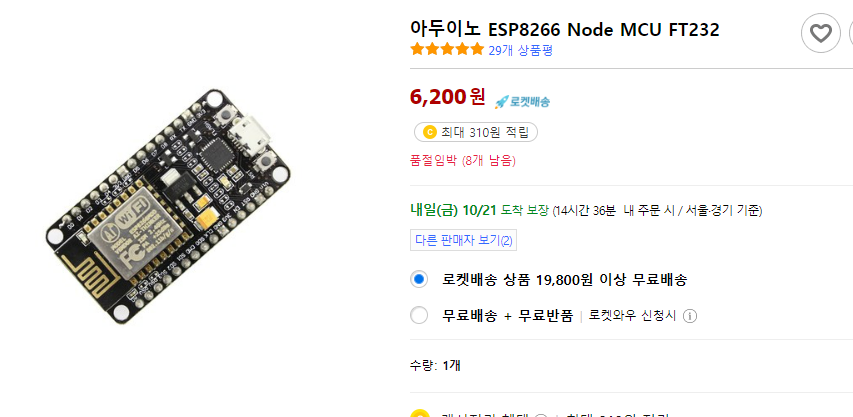

https://www.coupang.com/vp/products/2016105267?itemId=3429542461&vendorItemId=71416065961&q=esp8266&itemsCount=36&searchId=f2c81d60cedf41b1944401eca5794360&rank=2&isAddedCart=

WLED를 사용하기 위해 ESP보드도 준비합니다.



1-7. 라즈베리파이

라즈베리파이는 homeassistant를 구동시켜야 하기때문에 필수로 필요한 제품입니다.

esp로도 homeassistant를 구동할 수 있지만 zigbee설정을 간편하게 하기 위해 usb포트가 달려있는 라즈베리파이가 좋은 선택인 것 같습니다.





1-8. door sensor

 도어센서는 2가지로 각자 장단점이 있습니다.

 바로 무선이냐 유선이냐로 나뉘는데요.

 밑에처럼 유선을 사용하게 된다면

 장점은 가격은 저렴하고 아두이노에 연결만해서 코딩하면 되기때문에 간단하게 사용 할  수 있지만,

 단점은 선이 보이기 때문에 경우에 따라 선을 연장시키는 작업이 필요하고 이로인해 선이 거슬릴 수 있습니다.

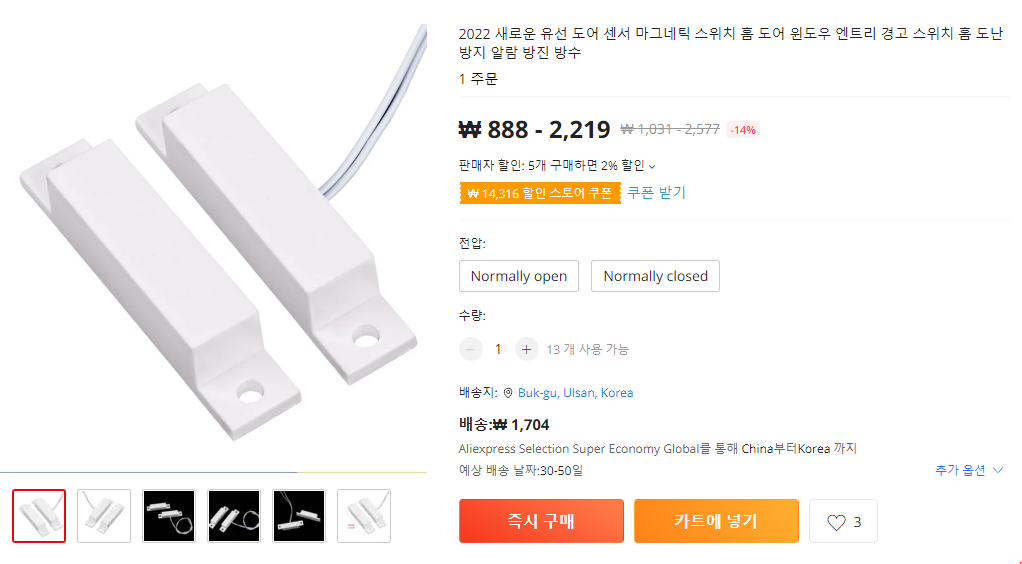

https://ko.aliexpress.com/item/1005003464823917.html?spm=a2g0o.order_list.0.0.45f1140fOHzszr&gatewayAdapt=glo2kor

다음은 무선 방식입니다.

https://ko.aliexpress.com/item/1005003087907247.html?spm=a2g0o.order_list.0.0.1875140fTSub20&gatewayAdapt=glo2kor

 Zigbee를 사용하는 제품입니다.

 장점은 유선이라는 점,

 단점은 돈이 조금더 들고 세팅하기 힘들다는 점 입니다.



 골치아프게 사용하기 싫다! 하시는 분은 유선도어센서를 이용하시면 되고,

 난 좀더 돈을 투자할 수 있다! 그리고 선이 거슬린다 하시는 분은 zigbee 도어 센서와

 아래 1-7 zigbee와 zigbee shield를 추가로 구매하셔야 합니다.

 (유선은 1-7이 필요 없습니다.)



1-9. Zigbee + Zigbee Shield

디바이스마트



무선 door sensor가 zigbee 형식이기 때문에 지그비와 지그비 쉴드를 구입합니다.



1-10. PIR 센서

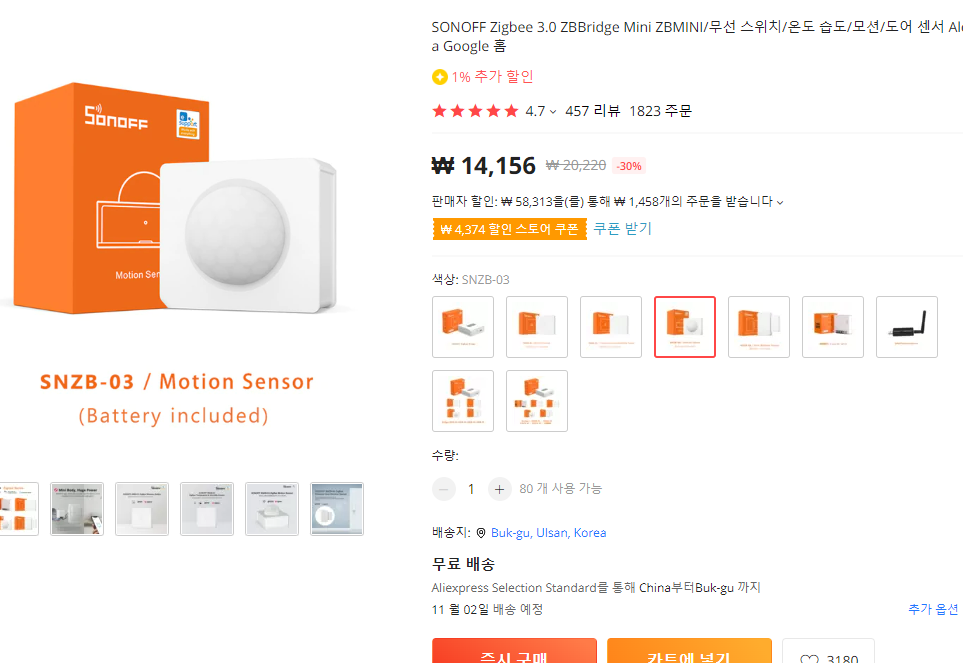

https://ko.aliexpress.com/item/1005002125822566.html?spm=a2g0o.order_list.0.0.2a44140fZuhBRh&gatewayAdapt=glo2kor

PIR 센서는 zigbee 호환 제품으로 구매해 줍니다.





1-11. led strip 디퓨저 (선택사항)

 led strip을 설치하게 되면 상당한 눈뽕을 겪을 수 있습니다.

 또한 보이는 곳에 설치하면 미관상 안좋아 보입니다.

 led strip diffuser, led strip channel 과 같이 검색해보시고 적절한 제품을 사시는 것을 권장합니다.

https://www.waveformlighting.com/home-residential/aluminum-channels-for-led-strip-lights-are-they-worth-it-an-in-depth-look
